一、進口對夾式雙瓣止回閥概述
品牌：美國歐可OKE
進口對夾式雙瓣止回閥，也稱為蝶式止回閥，對夾式雙瓣止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，防止介質逆向流動之用。
美國歐可OKE對夾式雙瓣止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
二、進口對夾式雙瓣止回閥技術參數
|
公稱通徑 |
DN(mm) |
50~1200 |
|
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
|
適用介質 |
水、蒸汽、油品、污水、酸堿類 |
|
適用溫度 |
橡膠密封面（X）-20℃~120℃
合金鋼密封面（H）主體碳鋼-29℃~425℃
不銹鋼主體用于酸類介質-29℃~200℃ |
三、進口對夾式雙瓣止回閥零件材料
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥板 |
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
密封圈 |
橡膠、不銹鋼、合金鋼 |
|
彈簧 |
60Si2Mn、3Cr13、17-7PH、INCONEL |

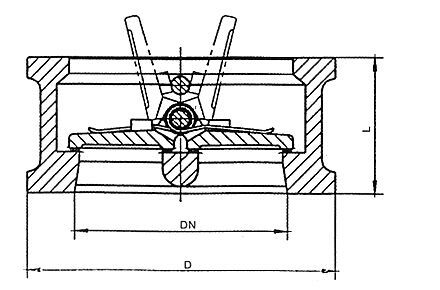

三、進口對夾式雙瓣止回閥尺寸圖
|
公稱通徑DN(mm) |
L(mm) |
H(mm) |
D（mm） |
|
1.0MPa |
1.6MPa |
|
50 |
43 |
60 |
105 |
105 |
|
65 |
46 |
73 |
124 |
124 |
|
80 |
64 |
89 |
142 |
142 |
|
100 |
64 |
110 |
162 |
162 |
|
125 |
70 |
141 |
192 |
192 |
|
150 |
76 |
168 |
218 |
218 |
|
200 |
89 |
219 |
272 |
273 |
|
250 |
114 |
273 |
328 |
328 |
|
300 |
114 |
324 |
378 |
384 |
|
350 |
127 |
356 |
438 |
444 |
|
400 |
140 |
418 |
489 |
495 |
|
450 |
152 |
457 |
540 |
555 |
|
500 |
152 |
526 |
594 |
616 |
|
600 |
178 |
626 |
695 |
734 |
|
700 |
229 |
672 |
810 |
804 |
|
800 |
241 |
778 |
916 |
910 |
|
900 |
241 |
878 |
1016 |
1010 |
|
1000 |
300 |
914 |
1124 |
1128 |
【訂貨須知】
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑 2.產品型號 3.流體性質（包括公稱壓力、溫度、介質） 4.閥體、密封材料 5.連接方式 6.傳動方式.
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們美國歐可專家為您審核把關。
四、感謝您訪問我公司的網站http://www.hitachifm.com/如有任何疑問.
您可以致電給我們0755-61393586-61393582，13686822758 我們一定會盡心盡力為您提供優質的服務。
|
